雙吸泵的工作原理

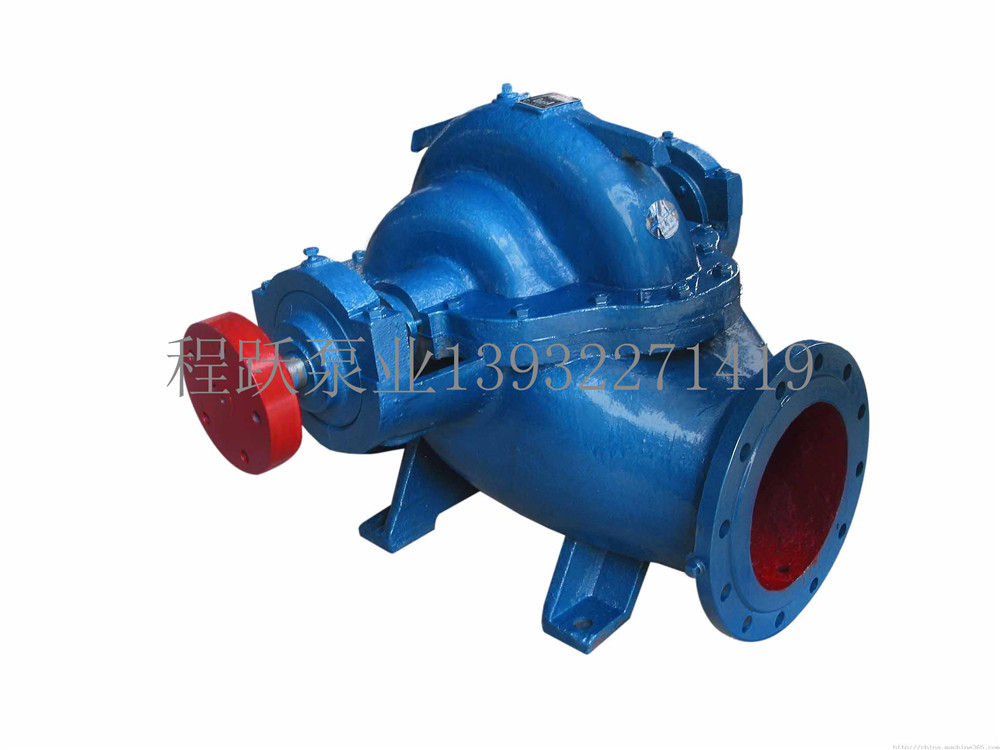

1.SH型雙吸清水離心泵的吸人口與吐出口均在水泵軸心線下方，程度方向與軸線成垂直位置、泵殼中開，檢修時無需拆卸進水，排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆時針方向旋轉。如依據用戶特殊訂貨需求也可改為順時針旋轉。
2.本型泵的主要部件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的資料為優質碳素鋼外，其馀多為鑄鐵制成。泵體與泵蓋構成葉輪的工作室，在進出水法蘭上制有裝置真空表和壓力表的管螺孔，進出水法蘭的下吝降制有放水的管螺孔。葉輪經過靜均衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置能夠經過軸套螺母停止調整，葉輪的軸向力應用其葉片的對稱布置到達均衡，可能還有一些剩馀軸向力則同軸端的軸承接受。
3.泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油光滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。水泵經過聯軸器由電動機直接傳動．軸封為軟填料密封，為了冷卻光滑密封腔和避免空氣漏人泵內，．在填料之間有水封環，水泵工作時少量高壓水經過水封管流人填料腔起水封作用。
雙吸泵作為離心泵的一種重要方式，因其具有揚程高、流量大等特性，在工程中得到普遍應用。這種泵型的葉輪實踐上由兩個背靠背的葉輪組合而成，從葉輪番出的水流匯入一個蝸殼中。雙吸泵具有如下一些特性：它相當于兩個相同直徑的單吸葉輪同時工作，在同樣的葉輪外徑下流量可增大一倍；泵殼程度中開，檢查和維修便當。
同時，雙吸泵進出口在同一方向上且垂直于泵軸，利于泵和進出水管的布置與裝置；雙吸泵的葉輪構造對稱，沒有軸向力，運轉較平穩。在我國黃河沿線地域提灌泵站流量較大、揚程都較高，大多采用天宏牌雙吸離心泵。南水北調中線惠南莊泵站也采用了雙吸泵停止供水。
