水泵的水力設計注意事項

 水泵的水力設計注意事項

　　1)合理地設計水泵葉輪及流道，使葉輪內少發生汽蝕和脫流;合理選擇葉片數、葉片出口角、葉片寬度、葉片出口排擠系數等參數，消除揚程曲線駝峰;泵葉輪出口與蝸殼隔舌的距離，有資料認為該值為葉輪外徑的十分之一時，脈動壓力較小;把葉片的出口邊緣做出傾角(比如做成20。左右)，來減小沖擊;保證葉輪與蝸殼之間的間隙;提高泵的工作效率。同時，對泵的出水流道等相關流道進行優化設計，減少水力損失引起的振動。合理設計各種泵的進水段處的吸入室，以及壓縮級的機械結構，減少壓力脈沖，可以保證流場穩定，提高泵的工作效率，減小能量損失，也可以提高泵的振動動態性能的穩定性。

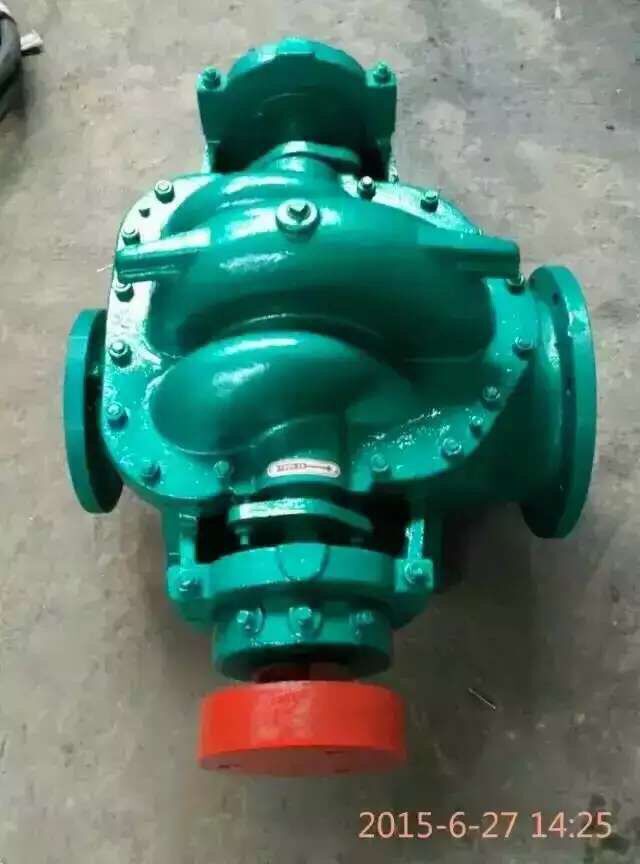

　　2)汽蝕振動是泵振動的很重要的一部分。當泵的人口壓力低于相應水溫下的飽和壓力時，會發生伴隨劇烈振動的汽蝕。減小汽蝕的措施包括:確定水泵的安裝高度時，使裝置的有效汽蝕余量大于泵的zui小裝置汽蝕余量;適當加大進水管直徑，縮短進水管長度，減少管路附件，通流部分斷面變化率力求較小，提高管壁的粗糙度;減少彎頭數目和加大管道轉彎角度;降低水泵的工作轉速;采用抗空化汽蝕的材料，比如不銹鋼，或在容易發生汽蝕的部位涂環氧樹脂;進水流道設計要合理，力求平滑，使進人葉輪的水流速度和壓力分布均勻，避免局部低壓區;提高制造加工質量，避免因為葉片型線不準確造成局部流速過大，壓降過多;提高泵裝置的抗汽蝕性能，包括在泵的進口處設置水力增能器，增能器的結構，提高泵的吸人壓頭，從而提高泵裝置汽蝕余量;增加幾何倒灌高度;盡量減少進水管路水頭損失;采用雙吸式泵。

　　為了保證吸水管或壓水管內無空氣積存，吸水管的任何部分都不能高過水泵的進口。為了減小人水口處的壓力脈動，吸水管路直徑應比泵人口直徑大一個尺寸數量級，以便水流在泵人口處有一定的收縮，使流速分布比較均勻，同時還應當在泵人口前有一段直管，直管長度不小于管路直徑的10倍。注意創造良好進水條件，進水池內水流要平穩均勻，以消除伴隨卡門渦旋的振動。

　　3)基礎的設計?；A(chǔ)的重量應為泵和電機等機械重量總合的三倍以上;盛水池的基礎應具有相當?shù)膹姸?電機支架與基礎較好做成一體或做成面接觸;在泵和支架之間設置隔振墊或隔振器。另外，在管路之間采用減振材料連接，減少管路布置，可以消除彈性接觸和水力損失帶來的振動。
